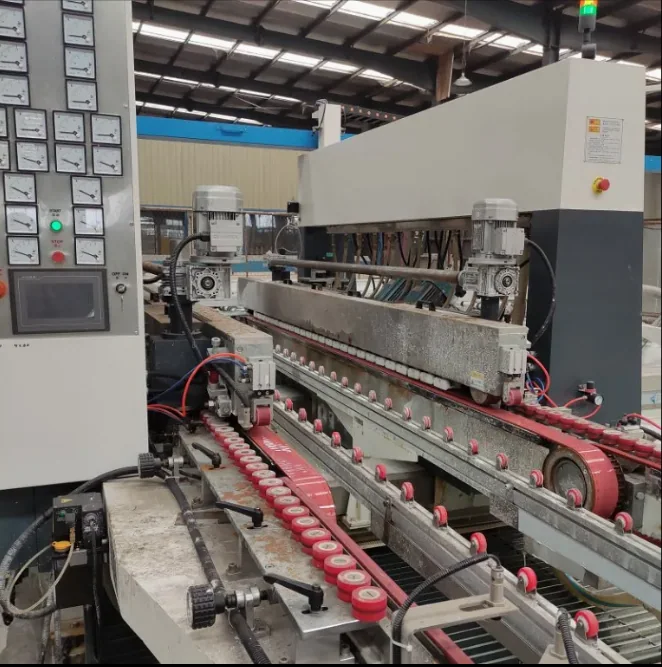

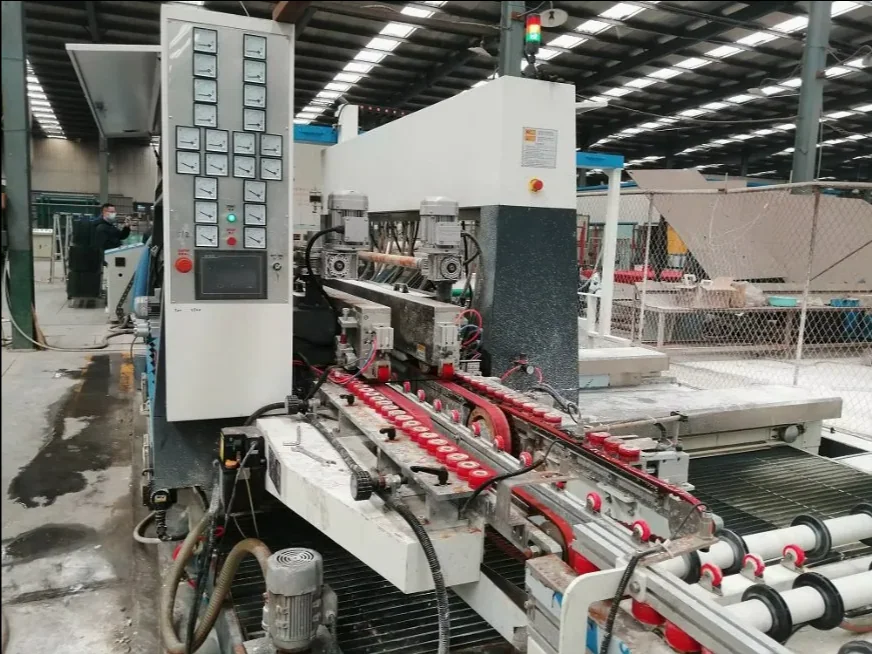

Machines à double façonnage du verre
Cette solution suit la séquence de production : chaque meule est sélectionnée pour son travail réel et pas uniquement selon son diamètre.
Application : Double façonnage
Envoyer les spécifications de double façonnage
Meules diamantées et de polissage pour machines à double façonnage
Réponse rapide : Pour les lignes de double façonnage du verre, nous coordonnons les meules selon la position, l’épaisseur, l’enlèvement de matière et la brillance recherchée.
| Minimum glass size | 350 × 350 mm |
|---|---|
| Maximum glass dimension | 4000 mm (Configuration A) / 2500 mm (Configuration B) |
| épaisseur du verre | 3–25 mm |
| Machine weight | 8500 kg (Configuration A) / 8100 kg (Configuration B) |
| Machine dimensions (L × W × H) | 5550 × 4700 × 2300 mm (Configuration A) / 5500 × 4200 × 2300 mm (Configuration B) |
Meules diamantées, en résine et de polissage pour le verre
Confirmez la configuration de la machine et les conditions de transformation avant de finaliser un devis ou une commande récurrente.
Répartition des têtes de meulage
Associer la meule à chaque position de double façonnage
La répartition fournie a été convertie en données HTML consultables pour chaque position de machine.
| Position | Procédé | Puissance moteur | Vitesse moteur | Type de meule | Spécification recommandée |
|---|---|---|---|---|---|
| D1 | Rough meulage | 2.2 kW | 2910 r/min | meule diamantée | Ø150 · 100 grit |
| D2 | meulage fin | 2.2 kW | 2910 r/min | meule diamantée | Ø150 · 180 grit |
| R1 | Arris meulage | 1.5 kW | 2910 r/min | meule en résine | Ø130 · 240 grit |
| P1 | Arris polishing | 1.5 kW | 2910 r/min | 10S meule de polissage | Ø130 · 10S60 |
| R2 | Arris meulage | 1.5 kW | 2910 r/min | meule en résine | Ø130 · 240 grit |
| P2 | Arris polishing | 1.5 kW | 2910 r/min | 10S meule de polissage | Ø130 · 10S60 |
| R3 | meulage fin | 2.2 kW | 2910 r/min | meule en résine | Ø150 · 240 grit |
| P3 | Edge polishing | 2.2 kW | 2910 r/min | 10S meule de polissage | Ø150 · 10S40 |
| P4 | polissage final | 1.5 kW | 1440 r/min | X-5000 meule de polissage | Ø150 · 10S60 |
meules diamantées
D1 / D2 · rough et meulage fin
A1-1
Meule diamantée segmentée à dents fines haute vitesse A1-1
haute vitesse à dents fines meule diamantée pour machines à double façonnage, designed pour stable glass edge meulage avant polishing.
Voir les détails →
Q5
Meule boisseau diamantée Q5 pour machines à façonner le verre
Q5 Diamant cup meule pour straight-line et machines à double façonnage, used pour straight glass edges et chamfeRouge glass edges with meulage précis et régulier.
Voir les détails →meules en résine
R1 / R2 / R3 · arris et edge meulage fin
S620001
Meule verte dentée en résine S620001
Vert toothed meule en résine pour fine glass-edge meulage on haute vitesse machines à double façonnage, with internal grooves that support liquide de refroidissement retention et meulage-mark refinement avant polishing.
Voir les détails →
BDR240
Meule noire en résine à dents denses BDR240
Noir à dents denses Diamant resin-bond meule pour fine glass-edge meulage on haute vitesse machines à double façonnage, designed to remeulage fin marks avant polissage final.
Voir les détails →
S600014
Meule verte en résine S600014 pour le façonnage du verre
Vert meule en résine pour fine glass-edge meulage après meules diamantées et avant meules de polissage on straight-line et machines à double façonnage.
Voir les détails →meules de polissage
P1 / P2 / P3 / P4 · arris et final edge polishing
10S40
Meule de polissage 10S40 pour double-facetteuse du verre
10S glass meule de polissage with imported Caoutchouc Matériau pour bright, even final edge polishing on machines à double façonnage; available in 10S40, 10S60 et 10S80 Références.
Voir les détails →
CX09
Meule de polissage fin CX09 pour double-facetteuse
CX09 fine glass meule de polissage with oxyde de cérium pour La final double-edging position, designed to develop a bright, refined glass edge on furniture, aquarium et premium glass Applications.
Voir les détails →
B200002
Meule de polissage boisseau BK B200002 pour le verre
BK cup meule de polissage pour removing marks left by meule diamantées on straight-line et machines à double façonnage avant final glass polishing.
Voir les détails →Questions des acheteurs
Questions fréquentes
Comment disposer les meules sur une double-facetteuse ?
Les meules diamantées réalisent généralement le meulage initial, les meules en résine réduisent les marques et les meules de polissage terminent le chant. La séquence finale dépend de la machine.
