표면 연삭용 세그먼트 휠 선택 가이드
표면 연삭용 세그먼트 휠 선택 가이드 — 유리 가공용 연삭 휠과 연마 휠을 선택할 때 확인해야 할 장비, 치수, 입도와 공정 조건을 정리했습니다.
유리 가공 휠은 장비 위치와 작업 조건을 함께 확인한 뒤 선택해야 합니다. 현재 휠과 공정 정보를 보내면 교체 가능성을 검토할 수 있습니다.
빠른 답변
연삭 세그먼트는 적합한 홀더에 개별 장착하는 결합 연마재 블록으로, 연삭 유닛을 구성합니다. 주로 넓고 평평한 작업물의 표면 연삭에서 재료를 제거하면서 치수 정확도와 일정한 표면 품질을 유지하는 데 사용합니다. 프로파일과 치수를 홀더에 먼저 맞춘 뒤 작업물과 결과에 맞게 연마재, 입도, 경도, 결합, 속도와 냉각을 정해야 합니다. 프로파일 코드만으로 교체품을 결정해서는 안 됩니다.
표면 연삭용 세그먼트란?
연삭 세그먼트는 결합제로 연마재 입자를 고정한 성형 블록입니다. 여러 세그먼트를 홀더나 척에 고정해 표면 연삭 유닛의 작업면을 만듭니다. 연마재는 절삭하고 결합제는 입자를 유지하며 세그먼트 형상은 작업물과 작업면의 접촉 방식을 결정합니다.
- 평면에서 높은 재료 제거량
- 설정이 안정적일 때 작업물 치수 제어
- 넓은 연삭 경로에서 일정한 표면 마감
- 프로파일, 연마재, 입도와 결합을 바꾸어 유연하게 교체
일반적인 세그먼트 형상과 코드

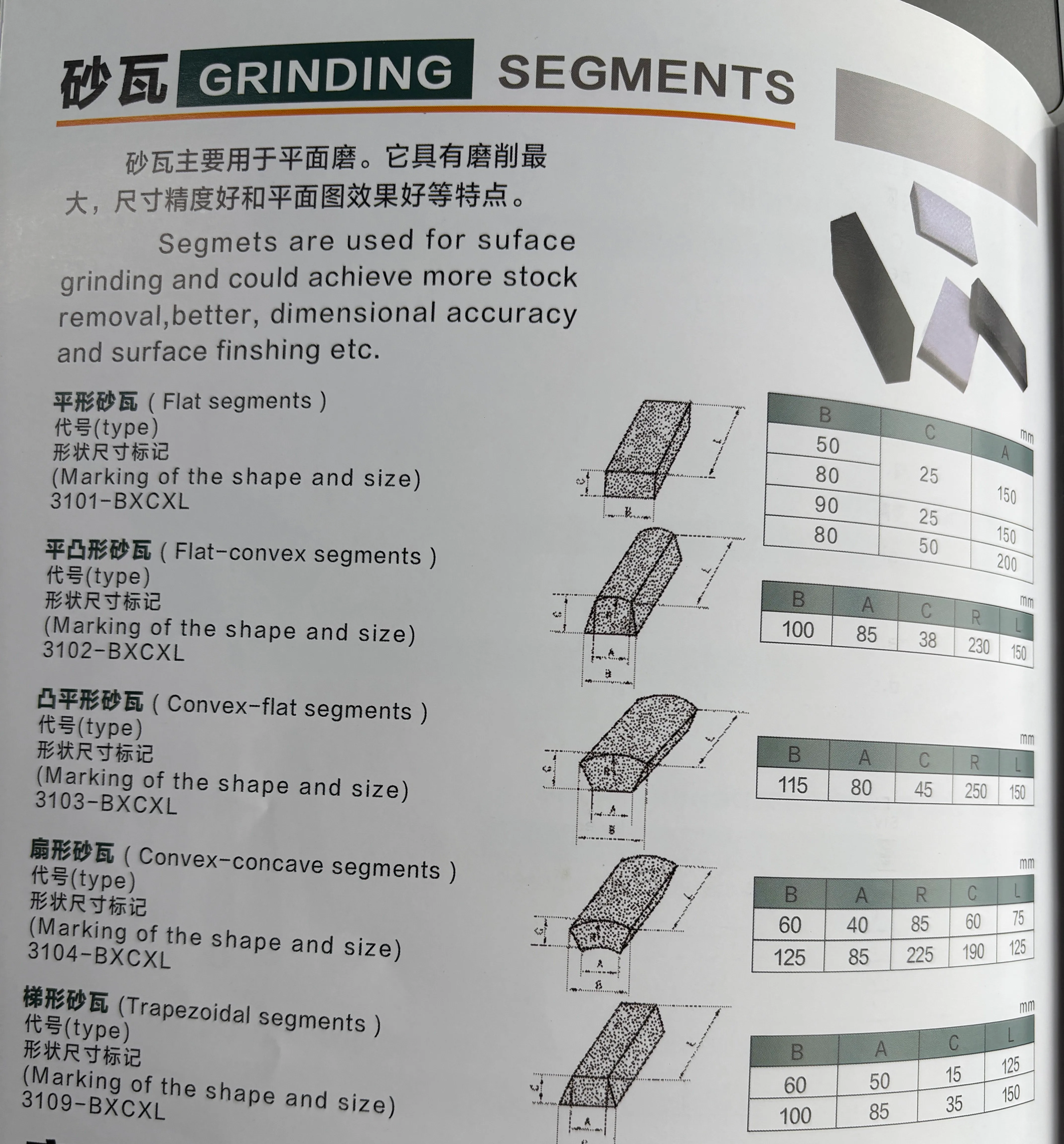

참고 차트에는 다음과 같은 일반 세그먼트 프로파일이 제시되어 있습니다. 아래 코드는 제품군을 식별하기 위한 참고값이며, 교체 주문에서는 공급업체 도면이 기준입니다.
| 세그먼트 프로파일 | 참고 코드 | 형상과 선택 의미 | 대표적인 시작 용도 |
|---|---|---|---|
| 평면 세그먼트 | 3101-BXCXL | 직선 작업면으로 평면 홀더에 맞추기 쉬운 기본 프로파일 | 일반 표면 연삭과 넓고 안정적인 접촉 |
| 평면-볼록 세그먼트 | 3102-BXCXL | 평면과 볼록 요소가 하나씩 있어 곡선 전환이 필요한 홀더 또는 접촉 경로에 사용 | 성형 시트 또는 특정 접촉 조건의 표면 연삭 |
| 볼록-평면 세그먼트 | 3103-BXCXL | 볼록과 평면 요소가 반대 방향으로 배치 | 특정 안착 방향이 필요한 성형 홀더 |
| 볼록-오목 세그먼트 | 3104-BXCXL | 곡선형 볼록·오목면으로 프로파일과 반경을 확인해야 함 | 특수 표면 연삭 홀더와 제어된 접촉 형상 |
| 사다리꼴 세그먼트 | 3109-BXCXL | 측면 또는 끝단이 테이퍼져 홀더가 테이퍼와 일치해야 함 | 테이퍼 안착 구조를 사용하는 세그먼트 연삭 유닛 |
연삭 세그먼트 치수 읽는 법
참고 차트는 프로파일별로 다른 치수 그룹을 사용합니다. 평면 세그먼트는 B × C × A로 표시하고, 성형 세그먼트는 R과 L을 추가할 수 있습니다. 이 문자는 완전한 제품 도면을 대신하는 보편적인 규격이 아닙니다.
이 값은 카탈로그 참고용이며 자동 교체 기준이 아닙니다. 생산 전에 단위, 공차, 반경, 모따기, 장착 여유와 작업층 위치를 홀더와 대조하세요. 길이와 폭이 비슷해 보여도 안착 프로파일이 틀리면 안전성과 안정성이 떨어질 수 있습니다.
| 프로파일 | 차트에 표시된 참고 치수 |
|---|---|
| 평면, 3101 | B/C/A 예시: 50/25/150, 80/25/150, 90/25/150 및 80/50/200 mm |
| 평면-볼록, 3102 | B/A/C/R/L: 100/85/38/230/150 mm |
| 볼록-평면, 3103 | B/A/C/R/L: 115/80/45/250/150 mm |
| 볼록-오목, 3104 | B/A/R/C/L 예시: 60/40/85/60/75 및 125/85/225/190/125 mm |
| 사다리꼴, 3109 | B/A/C/L 예시: 60/50/15/125 및 100/85/35/150 mm |
연마재·입도·결합 선택
연마재 입자
알루미늄 산화물은 많은 탄소강, 합금강과 공구강의 출발점으로 실용적입니다. 탄화규소는 주철, 비철 금속과 유리·석재·세라믹 같은 경질 취성 재료에 자주 검토합니다. 인성이 높거나 자생성이 높은 입자 계열은 절삭 거동, 발열과 수명을 바꿀 수 있습니다.
입도
거친 입도는 일반적으로 빠른 제거와 넓은 접촉 면적에, 미세 입도는 매끄러운 마감과 작은 접촉 면적에 유리합니다. 세그먼트가 막히거나 번마크가 생기거나 문지르기만 한다면 입도만 바꾸지 말고 경도, 결합, 드레싱과 냉각도 함께 검토하세요.
결합과 조직
강성, 기공, 냉각수 접근과 정기적인 드레싱이 중요하면 비트리파이드 결합을 검토할 수 있습니다. 진동이나 측압이 있으면 레진 결합의 유연한 절삭 거동을 비교할 수 있습니다. 올바른 결합은 장비 속도, 압력, 드레싱 방식, 작업물과 요구 마감에 따라 결정됩니다.
세그먼트 선택 실무 흐름
세그먼트는 깨지기 쉬운 연마 공구입니다. 홀더 청결, 완전한 안착, 균일한 체결, 필요한 경우 블로터와 장비 제조사의 속도 제한을 준수해야 합니다. 부적절한 장착이나 불균일한 클램핑은 세그먼트 파손을 일으킬 수 있습니다.
- 장비와 홀더를 정의합니다. 표면 연삭기 모델, 홀더·척 유형, 세그먼트 수와 장착 방식을 기록합니다.
- 프로파일을 맞춥니다. 기존 세그먼트와 3101, 3102, 3103, 3104 또는 3109를 비교하고 주요 면과 반경을 측정합니다.
- 작업물을 정의합니다. 재질, 경도, 치수, 여유, 클램핑 상태와 황삭·반정삭·정삭 여부를 적습니다.
- 연마재와 입도를 선택합니다. 재질과 제거 속도에서 시작해 표면과 발열을 실제로 검증합니다.
- 경도, 조직과 결합을 확인합니다. 입자 유지, 기공, 드레싱 반응과 절삭 감각을 좌우합니다.
- 안전 관련 데이터를 확인합니다. 치수, 공차, 안착, 균형, 냉각 호환성과 최대 작업 속도를 장착 전에 확인합니다.
- 제어된 시험을 합니다. 제거량, 평탄도, 거칠기, 번마크, 막힘, 진동과 마모를 측정하고 한 번에 한 변수만 조정합니다.
문의 또는 교체 시 보낼 정보
- 세그먼트 전체, 프로파일, 홀더와 표기 사진
- 알고 있다면 3101 또는 3104 같은 세그먼트 프로파일 코드
- 공차와 반경을 포함한 B/C/A/R/L 치수
- 표시된 경우 연마재, 입도, 경도, 조직과 결합
- 장비 모델, 스핀들 속도, 홀더 유형과 세그먼트 수
- 작업물 재질, 경도, 치수와 제거 여유
- 냉각, 드레싱 방식, 이송, 테이블 속도와 접촉 폭
- 낮은 제거량, 막힘, 무딤, 번마크, 진동, 평탄도·마감 불량 또는 짧은 수명
핵심 정리
연삭 세그먼트는 주로 표면 연삭에 사용하는 결합 연마재 공구입니다. 먼저 홀더에 맞는 프로파일과 치수를 정하고, 작업물과 공정에 맞게 연마재, 입도, 경도, 조직과 결합을 선택하세요. 참고 차트의 3101, 3102, 3103, 3104와 3109 코드는 일반 프로파일을 식별하는 데 도움이 되지만, 안전한 교체에는 완전한 도면과 장비 정보가 필요합니다.
기술 참고
Norton: 표면 연삭 세그먼트 예시Norton: 세그먼트 파손 원인Norton: 표면 세그먼트와 정밀 연삭
자주 묻는 질문
연삭 세그먼트는 어디에 사용하나요?
연삭 세그먼트는 적합한 홀더에 개별 장착해 연삭 유닛을 만드는 결합 연마재 블록입니다. 넓고 대체로 평평한 작업물의 표면 연삭에서 재료를 제거하며 치수 정확도와 표면 품질을 관리합니다.
평면과 성형 연삭 세그먼트는 어떻게 구분하나요?
먼저 세그먼트 홀더와 장비 도면을 확인합니다. 평면 세그먼트는 일반 표면 연삭의 출발점이고, 평면-볼록·볼록-평면·볼록-오목·사다리꼴 형상은 홀더 형상, 접촉 면적 또는 압력에 맞춰 선택합니다.
3101-BXCXL과 3104-BXCXL은 무엇을 뜻하나요?
참고 차트에서 3101은 평면 세그먼트, 3104는 볼록-오목 세그먼트를 뜻합니다. B, C, A, R, L은 프로파일에 따른 도면 치수이므로 주문 전 완전한 도면과 치수를 공급업체와 확인해야 합니다.
표면 연삭 세그먼트의 연마재와 입도는 어떻게 정하나요?
먼저 작업물 재질, 경도, 제거량과 마감을 지정합니다. 많은 강재에는 알루미나, 주철·비철·경질 취성 재료에는 탄화규소를 검토할 수 있습니다. 거친 입도는 제거에, 미세 입도는 정삭에 유리하지만 경도·결합·속도와 냉각을 실제 공정에서 검증해야 합니다.
